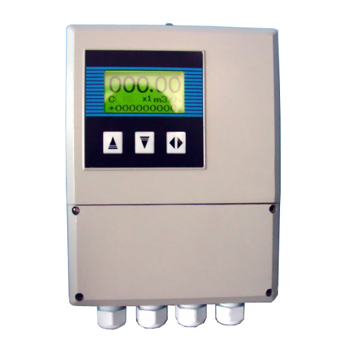

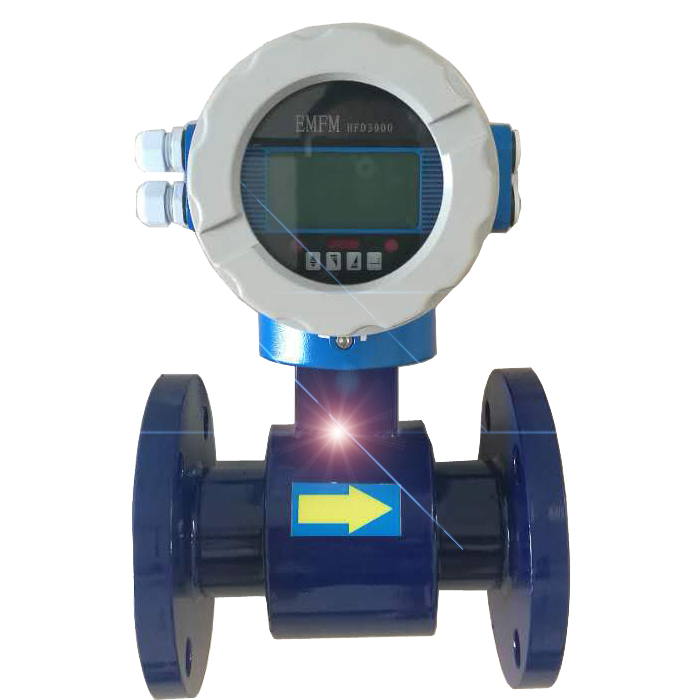

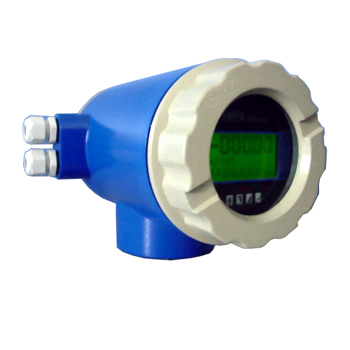

ETFM系列电磁流量计是采用32位高速嵌入式MCU处理器和大屏幕LCD带背光宽温的中英文液晶显示及国内外先进的技术研制、开发的全新智能型流量计，具有功能齐全、设计先进，操作方便、使用寿命长、测量精度高、可靠性好、性能稳定，可根据显示方式分为现场显示型（一体型）和远传显示型（分体型）两种结构，它能测量导电液体介质，包括酸、碱盐等强腐蚀性液体和纸浆、泥浆、废污水及固液两相悬浮液的体积流量。产品广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业及环保、市政、水利、河流灌溉等领域。

电极材质和衬里材质

SUS316L不锈钢电极	钛电极	钽电极
四氟衬里示意图	橡胶衬里示意图	PO衬里示意图

电磁流量计主要技术参数

1.测量介质：导电性液体
2.准确度：±0.5%、±1.0%；
3.介质电导率：正常测量不低于5µs/cm；
4.输出信号：（0-5）kHz频率可编程、（4-20）mA电流信号、RS-485通讯（Modbus协议）；
5.公称口径：DN6--DN2000mm；
6.防爆标志：Exd[ib]mⅡBT4；
7.额定压力：0.25Mpa~25Mpa（按口径分）；
8.电极形式：标准固定式、刮刀式、可拆卸式。

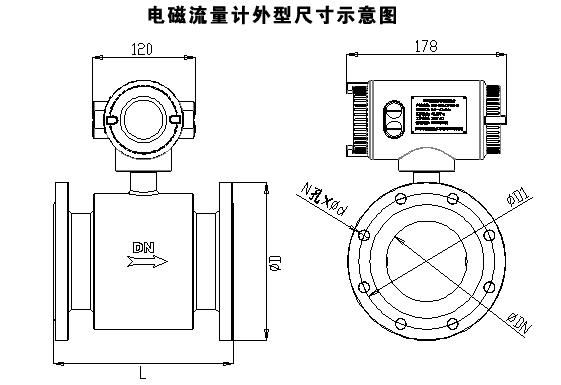

电磁流量计外形尺寸图

电磁流量计选型实例1：

测量介质为20%浓度盐酸，管道材质为衬塑管道，管道口径为DN50，显示方式为一体型，输出信号4-20mA对应上限流量20立方。

选型说明：因为测量介质为稀盐酸，接液部分衬里选择为聚四氟乙烯，电极材质选择为钽电极。因为管道接液材质不导电，故选择三电极配置方式。

选型编码为：ETFM-50AAPD2TTNEAC

电磁流量计选型实例2：

测量介质为处理后排放污水，管道材质为塑料管道，管道口径为DN200，显示方式为分体型，输出信号4-20mA对应上限流量150立方。

选型说明：因为测量介质为污水，接液部分衬里选择为橡胶，电极材质选择为不锈钢电极。因为为管道接液材质不导电，故选择三电极配置方式。

选型编码为：ETFM-200NNRD1LLNEAC

电磁流量计选型实例3：

测量介质98%浓硫酸，管道材质为碳钢管道，管道口径为DN80，显示方式为分体型，输出信号4-20mA对应上限流量60立方。

选型说明：因为测量介质为浓硫酸，接液部分衬里选择为聚四氟乙烯，电极材质选择为不锈钢电极。

选型编码为：ETFM-80NNPD2LLNEAC

电磁流量计口径和流量范围一览表

电磁流量计工作原理：

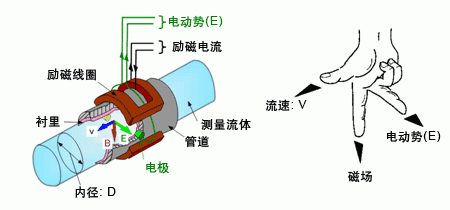

    根据法拉第电磁感应定律，当一导体在磁场中运动切割磁力线时，在导体的两端即产生感生电势e，其方向由右手定则确定，其大小与磁场的磁感应强度B，导体在磁场内的长度L及导体的垂直于磁场的运动速度u成正比。如果B，L，u三者互相垂直，则e＝BLu。

    与此相似，在磁感应强度为B的均匀磁场中，垂直于磁场方向放一个内径为D的不导磁管道，当导电液体在管道中以流速v流动时，导电流体就切割磁力线．如果在管道截面上垂直于磁场的直径两侧安装一对电极(如上图)，则可以证明，只要管道内流速分布为轴对称分布，两电极之间也将产生感生电动势：

e＝kBDū

式中，

ū——为管道截面上的平均流速，m/s；

k——常系数，无量纲；

D——测量管直径，m；

B——磁感应强度，T。

    由上式可知，当测量管结构一定时，体积流量q_v与比值e/B成正比，而与流体的状态和物性参数无关，测量比值e/B即可得到体积流量值q_v。当磁感应强度B为恒定值时，体积流量q_v与感生电动势e成正比。

    B是直流磁场或正弦波交流磁场或其它类型磁场的磁感应强度。它由电磁流量计的励磁系统提供。励磁系统可以给电磁流量传感器提供多种形式的磁场波形。不同的磁场波形，直接决定了电磁流量传感器工作磁场的特征，也基本上决定了电磁流量计流量信号的处理方法，对电磁流量计的工作性能有很大的影响。

问：电磁流量计有什么优缺点？

电磁流量计优点有：

1：传感器结构简单，没有可动部件，也没有压力损失，是流量计中运行能耗最低的仪表之一。

2：可测量脏污介质、腐蚀性介质以及悬浊性液固两相流的流量。比如测量纸浆的流量。

3：电磁流量计是体积式流量仪表，只需要经过水标定就可以用来测量其他液体的体积流量。

4：电磁流量计输出信号只与管道平均流速成正比，测量范围很宽。

5：电磁流量计无机械惯性，可测量正反向的流量。

电磁流量计的缺点有：

1：不能测量气体、蒸汽以及含有气体较多的液体

2：不能测量电导率较低的液体，比如有机溶剂，油类等。

3：一般电磁流量计不适用与测量高温介质，也不能用于测量低温介质。

4：电磁流量计容易受到外界电磁干扰的影响，现有新的电路干扰抑制技术以及较好的避免了大部分的干扰。

问：电磁流量计有几种连接方式？

答：电磁流量计一般采用法兰连接方式，也有采用卡箍快装连接和螺纹连接的方式。

问：电磁流量计供电电源有哪几种？功耗有多大？

答：电磁流量计供电电源有220V交流和24V直流供电两种。正常工作在15W左右。

问：液体密度或者浓度的变化影响电磁流量计测量结果吗？

答：电磁流量计是测量的液体体积流量，介质浓度或者密度的变化不会影响电磁流量计测量得到的体积流量值。

问：电磁流量计的信号的传输距离是多少？

答：分体式表头和传感器之间的最长距离应控制在100米以内。RS485通讯在100米以内。4-20mA电流输出最多可达1000米。RS232通讯只能控制在5米以内。

问：电磁流量计的接地环是不是必须有？有什么作用？

答：电接地环通过接地电极直接与介质接触，再通过接地环与仪表法兰接地，以达到与地等电位，以消除干扰。

一般如果管道是金属材质的也可以不配接地环，将流量计的法兰和管道连起来然后再接地，也可以很好的使用，尤其在大口径的情况下。

有些场合比如在通过强腐蚀介质的时候，往往管道会用PVC或者衬四氟的。这时候因为介质和流量计外壳不联通，就需要接地了。但腐蚀性介质电极选择的是贵重金属，尤其对大口径来说，那就不可能配接地环了，成本太高了。这种情况下一般选择三电极，其中两个电极是测量用，另外一个是接地用的。如果用户测的不是强腐蚀介质，但其管道是非金属的，这时候就必须要配接地环了，接地对电磁来说是非常重要的。

问：电磁流量计应该多长时间校验一次？

答：如果测量介质不是脏污介质，不会有附着于电极或者管壁的情况。可以长期正常使用，不需要校验。否则最好定期清理管壁和电极，一般一年一次为宜。

问：电磁流量计防水吗？性能如何？

答：一体型电磁流量计外壳防护等级为IP65,不能浸在水中。分体型电磁流量计的传感器部分可以达到IP68防护等级。传感器部分是可以浸在水中的，分体的显示仪表防护等级为IP65
